Skicka en offertförfrågan på denna produkt här under, inkludera gärna antal produkter du önskar.

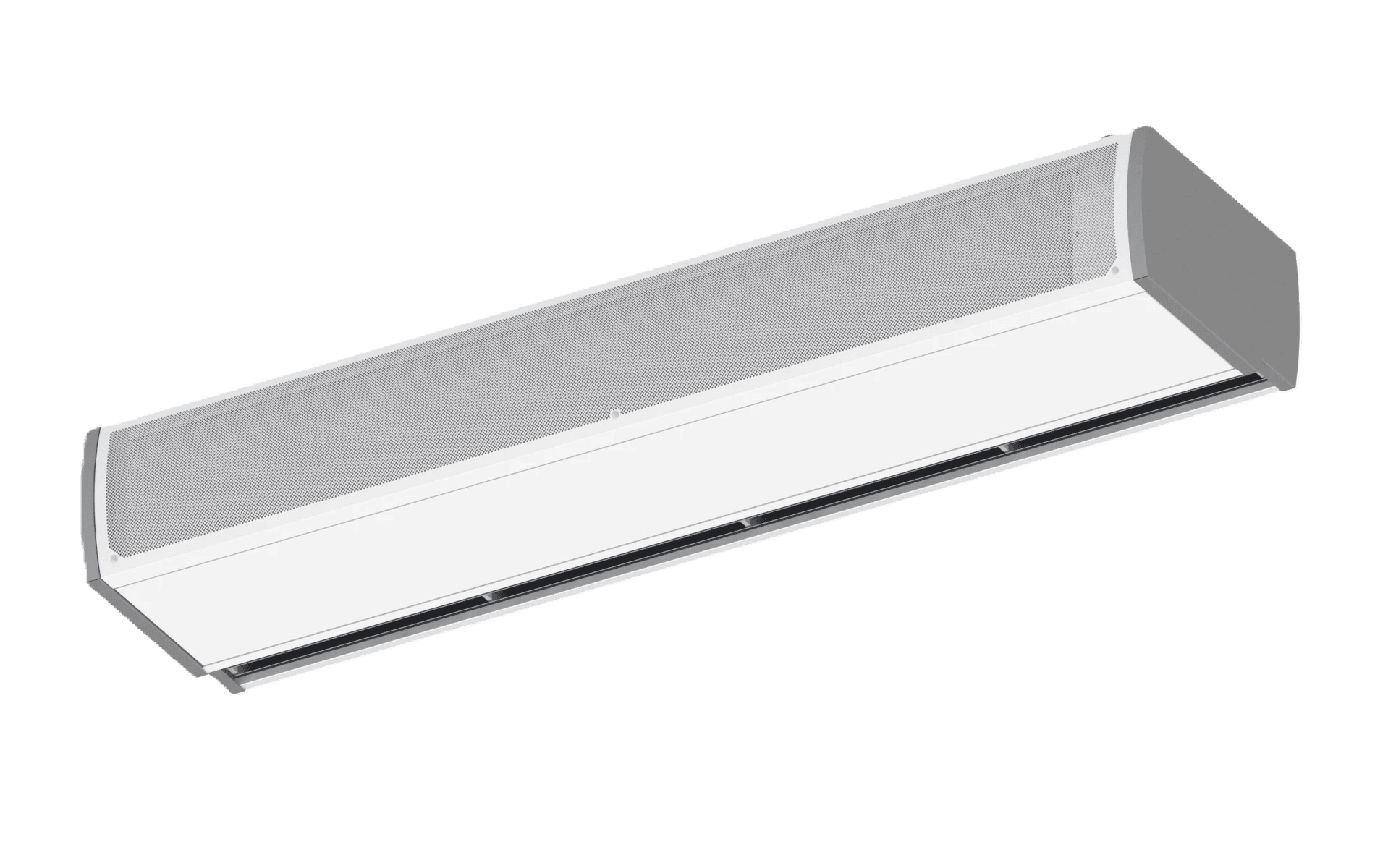

Light-luftridån är en mindre version av luftridån men till ett utmärkt pris och med identisk effekt och prestanda. På grund av sin stilrena design och kompakta mått är luftridån lämplig för interiörer med höga utseendekrav, såsom affärer i köpcentrum, butiker, restauranger, banker eller hotell lobbyer eller i entréer till kontorsbyggnader.
Luftridån är en anordning som producerar en naturlig luftbarriär mot inträngning av kall luft i den uppvärmda innemiljön; På sommaren fungerar den som ett skydd mot att varm luft tränger in i de utrymmen som är luftkonditionerade. Användningen av luftridån ger höga besparingar av energikostnader i de luftkonditionerade eller uppvärmda utrymmena.
Välj mellan direktanslutning till BMS utan väggmonterad styrenhet, ECON med grundläggande funktioner eller Ditronic med avancerade funktioner för automatisering samt integrering med modbus.
Comfort luftridån finns i längder från 1,0 m till 2,5 m och rekommenderas för installationshöjder upp till 3 m, tillgängliga alternativ är vattenvärme, elvärme eller utan värme – Varje modell har justerbara lameller för optimal luftflödesreglering. Det finns ett brett utbud av tillbehör till luftridåerna, till exempel termostatventil, frånlufts- eller rumstermostat eller en dörrkontakt. Luftridåns färgdesign är RAL 9010 med sidoplåtar i RAL 9007.
Tekniska dataN / E | THCP 100-5-Li0 N(E) Light | THCP 150-5-Li0 N(E) Light | THCP 200-5-Li0 N(E) Light | THCP 250-5-Li0 N(E) Light | THCP 100-5-Li1 N(E) Light | THCP 150-5-Li1 N(E) Light | THCP 200-5-Li1 N(E) Light | THCP 250-5-Li1 N(E) Light |
Luftflöde [m3/h] | 2100 | 3200 | 4300 | 5400 | 2600 | 3650 | 5250 | 6380 |
Värmeväxlare N (water 80/60°C, ti=18°C) | ||||||||
Kapacitet [kW] | 13,5 | 22,5 | 32,3 | 40,9 | 15,1 | 24,3 | 36,2 | 45 |
Tryckförlust [kPa] | 7 | 5,1 | 12,6 | 9,7 | 8,6 | 5,8 | 15,5 | 11,5 |
Vattenflöde [m3/h] | 0,58 | 0,94 | 1,37 | 1,73 | 0,65 | 1 | 1,55 | 1,9 |
Värmeväxlare N (water 60/40°C, ti=18°C) | ||||||||
Kapacitet [kW] | 7,5 | 12,6 | 18,6 | 23,4 | 8,3 | 13,5 | 20,7 | 25,6 |
Tryckförlust [kPa] | 2,6 | 1,9 | 5 | 3,8 | 3,2 | 2,2 | 6,1 | 4,5 |
Vattenflöde [m3/h] | 0,29 | 0,54 | 0,79 | 0,97 | 0,32 | 0,58 | 0,86 | 1,08 |
Anslutningar [DN] | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
Elektrisk värmare | ||||||||
kapacitet alt 1 Max. [kW] | 5 | 7,5 | 12,5 | 15 | 5 | 7,5 | 15 | 17,5 |
kapacitet alt 2 Max. [kW] | 7,5 | 10 | 15 | 17,5 | 7,5 | 10 | 17,5 | 20 |
kapacitet alt 3 Max. [kW] | – | 12,5 | 17,5 | 20 | – | 12,5 | 20 | 25 |
kapacitet alt 4 Max. [kW] | – | 15 | 20 | 22,5 | – | 15 | 22,5 | 27,5 |
strömkälla [V] | 3x 230 | 3x 230 | 3x 230 | 3x 230 | 3x 230 | 3x 230 | 3x 230 | 3x 230 |
Fläkt | ||||||||
fläkt effekt [W] | 540 | 810 | 1080 | 1350 | 810 | 1080 | 1350 | 1620 |
fläkt ström [A] | 2,4 | 3,6 | 4,8 | 6 | 3,6 | 4,8 | 6 | 7,2 |
fläkt spänning [V] | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 |
Styrenhet | ECON, DITRONIC TOUCH | |||||||
Skyddsklass | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 |
Ljudnivå* dB (A) | 55 | 58 | 61 | 63 | 59 | 62 | 62 | 65 |
Vikt [kg] | 44 | 67 | 85 | 110 | 45 | 69 | 86 | 111 |
Technical data „NN” | THCP 100-5-Li0 NN Light | THCP 150-5-Li0 NN Light | THCP 200-5-Li0 NN Light | THCP 250-5-Li0 NN Light | THCP 100-5-Li1 NN Light | THCP 150-5-Li1 NN Light | THCP 200-5-Li1 NN Light | THCP 250-5-Li1 NN Light |
Air volume [m3/h] | 2020 | 3100 | 4200 | 5250 | 2650 | 3925 | 5050 | 6150 |
Hot-water coil NN (water 70/50/18°C) | ||||||||
capacity [kW] | 15 | 25,8 | 36 | 45,2 | 17,7 | 29,8 | 40,3 | 49,9 |
pressure loss [kPa] | 4,5 | 9,5 | 9,3 | 6,8 | 5,9 | 12,4 | 11,5 | 8,1 |
flow volume rate [m3/h] | 0,61 | 1,08 | 1,51 | 1,91 | 0,76 | 1,26 | 1,73 | 2,12 |
Hot-water coil NN (water 60/40/18°C) | ||||||||
capacity [kW] | 10,8 | 18,9 | 26,5 | 33,2 | 12,7 | 21,8 | 29,6 | 36,5 |
pressure loss [kPa] | 2,6 | 5,7 | 5,6 | 4 | 3,4 | 7,3 | 6,8 | 4,8 |
flow volume rate [m3/h] | 0,43 | 0,79 | 1,11 | 1,4 | 0,54 | 0,9 | 1,26 | 1,55 |
Connection [DN] | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
Fan | ||||||||
fan power input [W] | 540 | 810 | 1080 | 1350 | 810 | 1080 | 1350 | 1620 |
fan current [A] | 2,4 | 3,6 | 4,8 | 6 | 3,6 | 4,8 | 6 | 7,2 |
fan voltage [V] | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 |
Controller | ECON, DITRONIC TOUCH | |||||||
Protection degree | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 | IP20 |
Noise level* dB (A) | 55 | 58 | 61 | 63 | 59 | 62 | 62 | 65 |
Weight [kg] | 45 | 68 | 87 | 112 | 47 | 71 | 88 | 113 |
